Trosolwg Cynnyrch

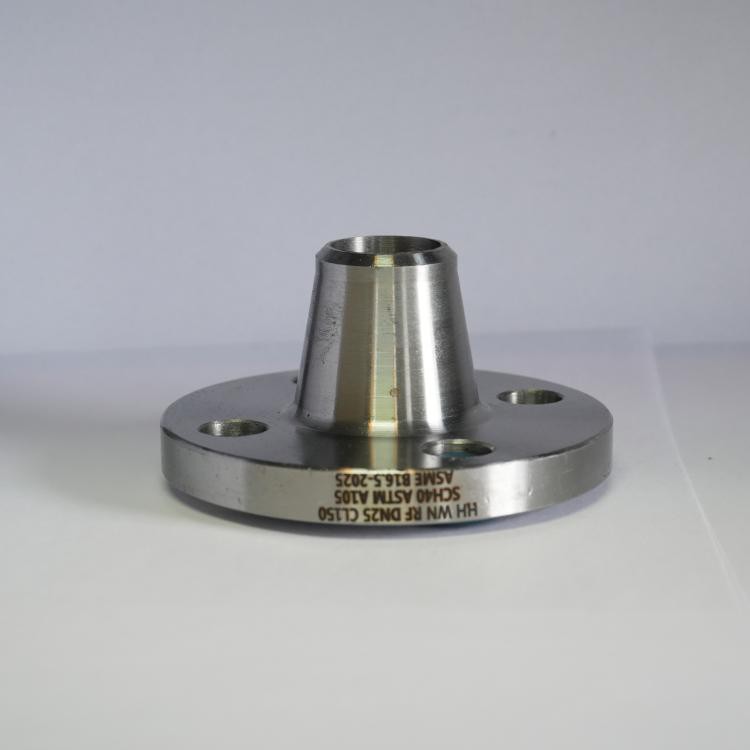

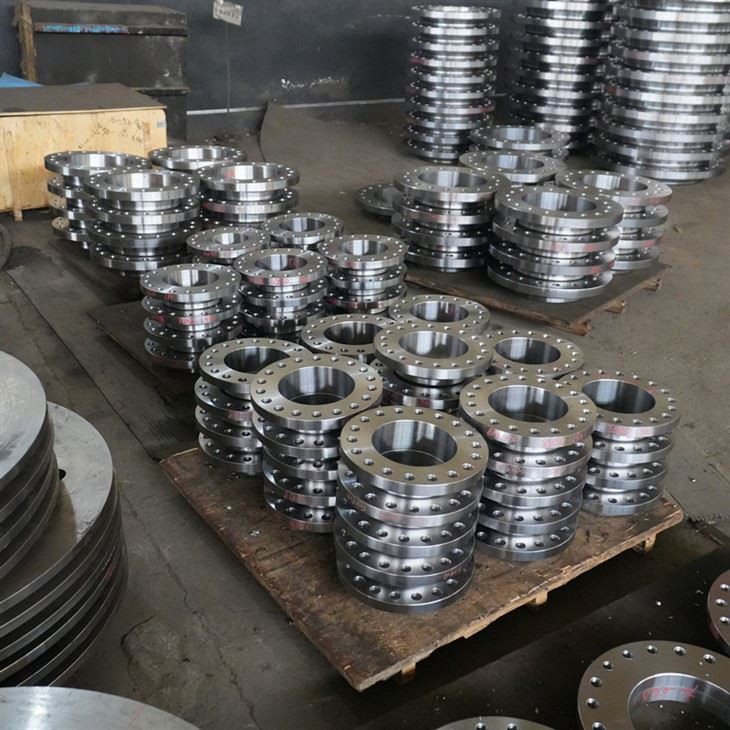

ASME B16.5 fflans Gwddf Weldyn cael ei weithgynhyrchu gan ddefnyddio proses gofannu cryfder uchel, wedi'i dylunio'n benodol ar gyfer cysylltiadau pibellau pwysedd uchel a thymheredd uchel. Mae'r fflans gwddf weldio hwn yn cynnwys dyluniad canolbwynt taprog unigryw sy'n gwasgaru straen yn effeithiol ac yn lleihau'r crynodiad pwysau, gan wella cyfanrwydd strwythurol y system bibellau yn sylweddol. Boed mewn trawsyrru petrolewm neu brosesu cemegol, yr ASME B16.5 Weld Fflans y Gwddfyn darparu datrysiad cysylltiad sefydlog a dibynadwy.
Paramedrau Cynnyrch
|
Eitem |
Manylebau Cyffredin |
|
|
Safonol |
ASME B16.5 |
|
|
Math/Model |
Forged, Gwddf Weld |
|
|
Ystod Maint |
1/2" i 24" (DN15 i DN600) |
|
|
Graddfeydd Pwysau |
Dosbarth 150, Dosbarth 300, Dosbarth 600, Dosbarth 900, Dosbarth 1500, Dosbarth 2500 |
|
|
Math Cysylltiad |
Buttwelding |
|
|
Triniaeth arwyneb |
Olew atal rhwd, galfaneiddio dip poeth (gellir ei addasu ar gais) |
|
Cymhariaeth Deunydd
|
Categori Deunydd |
Graddau Cynrychioliadol |
Cost effeithiolrwydd a chymhwysiad |
|
Dur Carbon |
A105N, A350 LF2, ct20 |
Yn addas ar gyfer amodau safonol, cost caffael isel, ymarferoldeb da. Y prif ddewis ar gyfer piblinellau dŵr, olew a nwy confensiynol. |
|
Dur Di-staen |
304/L, 316/L, 321 |
Er bod buddsoddiad cychwynnol yn uwch, mae'n dileu ailosodiadau aml mewn amgylcheddau cyrydol, gan leihau costau cynnal a chadw a cholledion amser segur yn sylweddol. |
|
Dur aloi |
A182 F11/F22/F91 |
Wedi'i ddylunio'n benodol ar gyfer cymwysiadau -pwysedd uchel, tymheredd uchel (ee, gweithfeydd pŵer). Yn lleihau cyfraddau methiant, yn sicrhau cynhyrchiad parhaus, gan arwain at elw byr ar fuddsoddiad. |
Diagram Technegol
ASME B16.5
Pwysau bras fflansau gwddf weldio (Kg)
|
MAINT |
Pwysau Enwol |
||||||
|
DN |
NPS |
Dosbarth150 |
Dosbarth300 |
Dosbarth 600 |
Dosbarth900 |
Dosbarth1500 |
Dosbarth2500 |
|
15 |
1/2" |
0.91 |
0.91 |
1.36 |
3.18 |
3.18 |
3.63 |
|
20 |
3/4" |
0.91 |
1.36 |
1.59 |
3.18 |
3.18 |
4.09 |
|
25 |
1" |
1.14 |
1.82 |
1.82 |
3.86 |
3.86 |
5.9 |
|
32 |
1-1/4" |
1.14 |
2.27 |
2.5 |
4.54 |
4.54 |
9.08 |
|
40 |
1-1/2" |
1.81 |
3.18 |
3.63 |
6.36 |
6.36 |
12.7 |
|
50 |
2" |
2.72 |
3.36 |
4.54 |
10.9 |
10.9 |
19.1 |
|
65 |
2-1/2" |
4.45 |
5.45 |
6.36 |
16.3 |
16.34 |
23.6 |
|
80 |
3" |
5.22 |
8.17 |
8.17 |
13.2 |
21.8 |
42.7 |
|
100 |
4" |
7.49 |
12.1 |
16.8 |
23.2 |
31.3 |
66.3 |
|
125 |
5" |
9.53 |
16.3 |
30.9 |
39.1 |
59.9 |
110.8 |
|
150 |
6" |
11.8 |
20.4 |
33.1 |
49.9 |
74.5 |
171.6 |
|
200 |
8" |
19.1 |
31.3 |
50.9 |
84.9 |
123.9 |
261.5 |
|
250 |
10" |
24.5 |
45.4 |
85.8 |
121.7 |
206.1 |
484.9 |
|
300 |
12" |
39.9 |
664.5 |
102.6 |
168.9 |
313.3 |
730.1 |
|
350 |
14" |
51.8 |
93.5 |
157.5 |
255.2 |
406.5 |
|
|
400 |
16" |
64.5 |
113.1 |
218.4 |
311 |
525 |
|
|
450 |
18" |
74.9 |
138.9 |
252 |
419.5 |
687.2 |
|
|
500 |
20" |
89.4 |
167.5 |
313.3 |
528.5 |
852.6 |
|
|
550 |
22" |
103.5 |
199.4 |
376.5 |
|
|
|
|
600 |
24" |
121.7 |
235.6 |
443.6 |
955.6 |
1366.8 |
|
Prif Gymwysiadau
Meteleg a Mwyngloddio
Fe'i defnyddir ar gyfer cludo cyfryngau sgraffiniol iawn neu wasgedd uchel fel slyri a-dŵr gwasgedd uchel.
Fferyllol a Phrosesu Bwyd
Mewn amgylcheddau â gofynion glendid uchel, defnyddir flanges gwddf weldio wedi'u gwneud o ddur di-staen 304/316L i hwyluso glanhau piblinellau a throsglwyddo aseptig.
