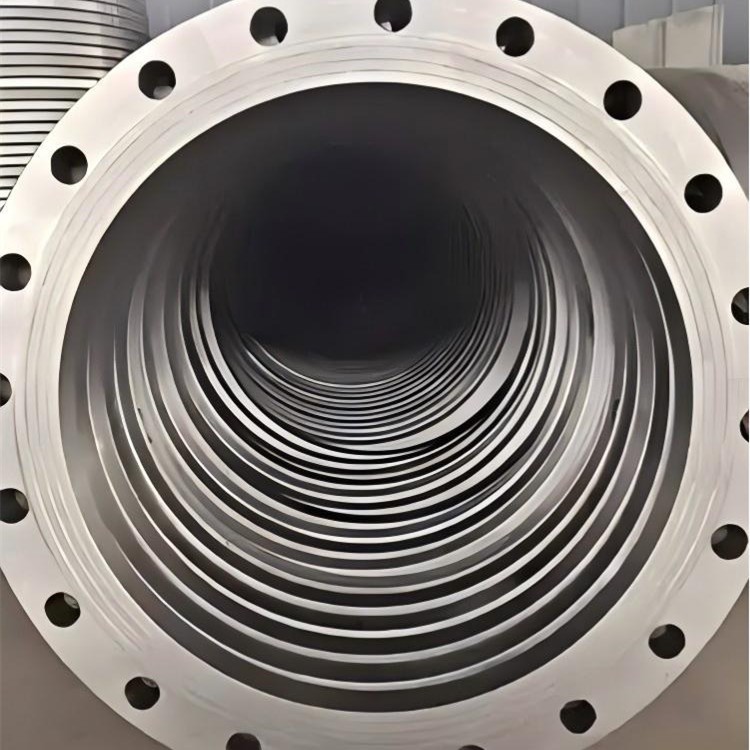

Cyflwyniad Cynnyrch

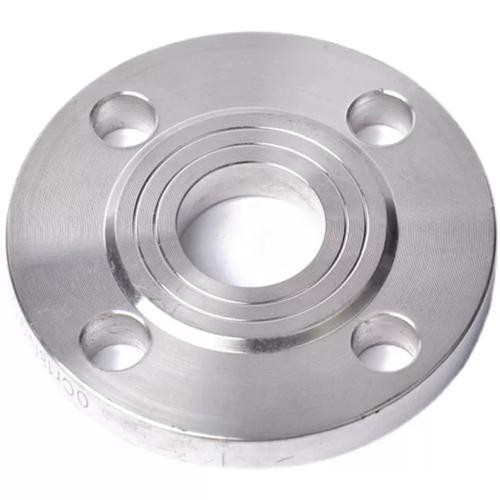

Fflans Plât BS, a gynlluniwyd ar gyfer weldio, yn gydran cysylltiad pibell a weithgynhyrchir yn unol â safonau BS4504. Mae'n cael ei ffugio neu ei dorri o blât dur i greu uniad dibynadwy sy'n atal gollyngiadau rhwng pibellau, falfiau, pympiau ac offer arall.Fflans Plât BSyn cynnwys dyluniad syml ond cadarn, gan ei wneud yn ddatrysiad amlbwrpas ar gyfer amrywiaeth eang o systemau pibellau. Ei brif swyddogaeth yw darparu mynediad hawdd ar gyfer glanhau, archwilio neu addasu, oherwydd gellir cydosod a dadosod cysylltiadau fflans wedi'u bolltio heb dorri neu weldio helaeth. Trwy gynnig dull safonol a diogel o gysylltu, mae'r BS Plate Flange yn cyfrannu'n uniongyrchol at leihau amser gosod ar-safle a symleiddio gweithdrefnau cynnal a chadw yn y dyfodol, gan gynnig gwerth tymor hir diriaethol.

Paramedrau Cynnyrch

Eitem	Manyleb
Enw Brand	HAIHAO
Safon Cyflawni	BS4504
Math/Model wedi'i Ffurfio	Fflans Plât
Manyleb	DN10 - DN4000
Graddfa Pwysau	PN{0}} PN250
Math Cysylltiad	Butt-weldio, cysylltiad bolltio
Triniaeth Wyneb	Olew atal rhwd, galfaneiddio dip poeth, sgwrio â thywod, golchi asid
Deunydd	C235; S235JR, S355JR, S355J0, ST37.2, 304, 316L
Pecynnu	Crate pren neu baletau
Gallu Cyflenwi	2000 tunnell / mis

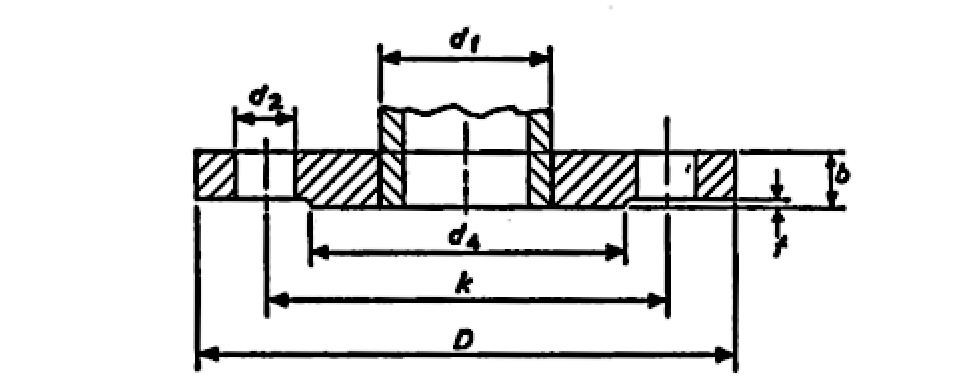

Diagram Technegol

BS4504 TABL 16/3
FFLANGIAU PLÂT DUR AR GYFER WELDIO 16 bar

product-972-383

Maint enw	Pibell od d₁	fflans		Wyneb wedi'i godi		Bolting	Drilio
Maint enw	Pibell od d₁	D	b	d₄	f	Bolting	Nac ydw.	d₂	k
10	17.2	90	14	40	2	M12	4	14	60
15	21.3	95	14	45	2	M12	4	14	65
20	26.9	105	16	58	2	M12	4	14	75
25	33.7	115	16	68	2	M12	4	14	85
32	42.4	140	16	78	2	M16	4	18	100
40	48.3	150	16	88	3	M16	4	18	110
50	60.3	165	18	102	3	M16	4	18	125
65	76.1	185	18	122	3	M16	4	18	145
80	88.9	200	20	138	3	M16	8	18	160
100	114.3	220	20	158	3	M16	8	18	180
125	139.7	250	22	188	3	M16	8	18	210
150	168.3	285	22	212	3	M20	8	22	240
175	193.7	315	24	242	3	M20	8	22	270
200	219.1	340	24	268	3	M20	12	22	295
250	273	405	26	320	3	M24	12	26	355
300	323.9	460	28	378	4	M24	12	26	410
350	355.6	520	32	438	4	M24	16	26	470
400	406.4	580	36	490	4	M27	16	30	525
450	457.2	640	40	550	4	M27	20	30	585
500	508	715	44	610	4	M30	20	33	650
600	609.6	840	52	725	5	M33	20	36	770
700	711.2	910	58	795	5	M33	24	36	840
800	812.8	1025	64	900	5	M36	24	39	950
900	914.4	1125	72	1000	5	M36	28	39	1050
1000	1016	1255	78	1115	5	M39	28	42	1170
1200	1220	1485	94	1330	5	M45	32	48	1390

Manteision Cynnyrch

1.Addasu i Amrywiol Amodau, Symleiddio Rhestr Rhannau Sbâr: Gyda dewisiadau materol o ddur carbon i ddur di-staen a graddfeydd pwysau sy'n cwmpasu gofynion isel i uchel, gall un gyfres fflans fodloni gofynion llinell broses lluosog o fewn cyfleuster. Mae defnyddio safon gyson yn helpu i symleiddio rheolaeth rhannau sbâr.

2.Yn gostwng Costau Cynnal a Chadw ac Adnewyddu:Mae'r cysylltiad wedi'i bolltio yn caniatáu ar gyfer ynysu, atgyweirio neu amnewid offer yn syml heb dorri ac ail-weldio helaeth. Mae'r dull hwn yn lleihau amser segur system yn ystod gwaith cynnal a chadw.

Prif Gymwysiadau

Systemau pibellau boeler a thyrbin mewn gweithfeydd pŵer
Piblinellau trawsyrru olew a nwy naturiol
Adeiladu cyflenwad dŵr, draenio, a systemau amddiffyn rhag tân
Offer mecanyddol cyffredinol a chysylltiadau pibellau

FAQ

C1: Beth yw'r prif wahaniaeth rhwng fflans plât BS4504 a fflans safonol Americanaidd (fel ANSI B16.5)?

A1: Y prif wahaniaeth yw'r safon dimensiwn. Defnyddir BS4504 yn gyffredin yn Ewrop, ac nid yw ei ddimensiynau allweddol-fel diamedr allanol fflans, diamedr cylch bollt, nifer y tyllau bollt, a maint y tyllau-yn cyfateb i rai fflansau ANSI. Mae'n bwysig cadarnhau pa safon sydd ei hangen yn ystod dylunio prosiect a chaffael deunyddiau.

C2: Sut ydw i'n dewis y deunydd fflans cywir ar gyfer fy nghais?

A2: Mae dewis deunydd yn dibynnu ar gyrydol yr hylif, y tymheredd gweithredu, a'r pwysau. Ar gyfer gwasanaethau cyffredinol fel dŵr, aer, stêm, neu olew, mae dur carbon (ee, Q235, S355JR) yn opsiwn cyffredin. Ar gyfer amgylcheddau cyrydol neu lle mae purdeb cynnyrch yn bryder, defnyddir graddau dur di-staen fel 304 neu 316L yn nodweddiadol. Argymhellir ymgynghori â chanllaw ymwrthedd cyrydiad neu arbenigwr deunyddiau ar gyfer achosion penodol.

Tagiau poblogaidd: fflans plât bs, gweithgynhyrchwyr fflans plât bs Tsieina, cyflenwyr, ffatri
